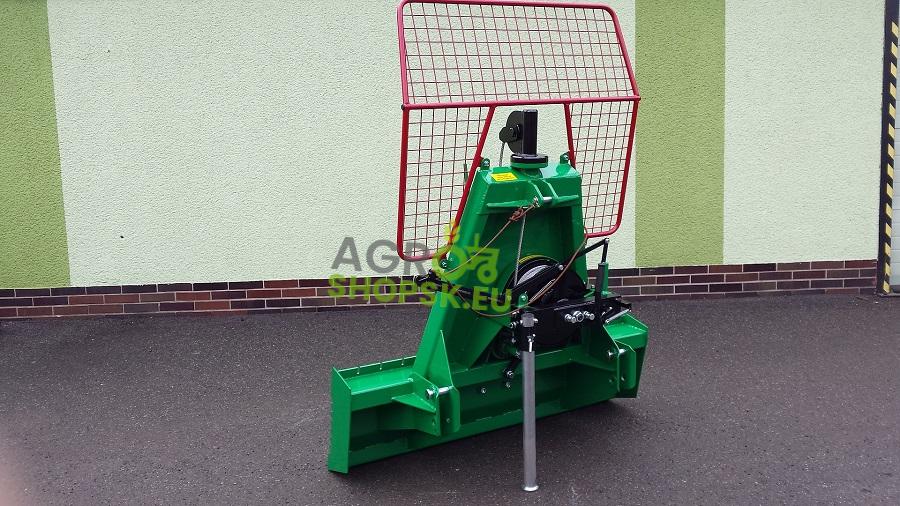

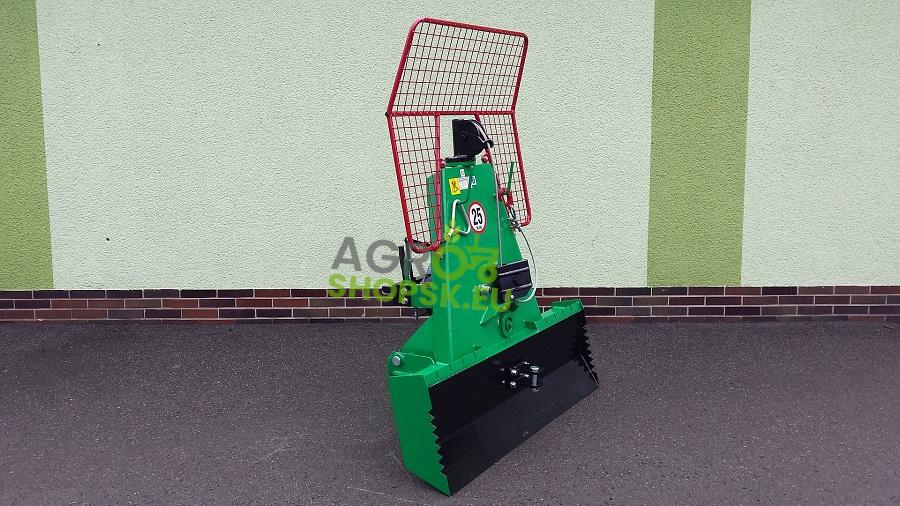

BYSTRON - Lanový naviják 4t

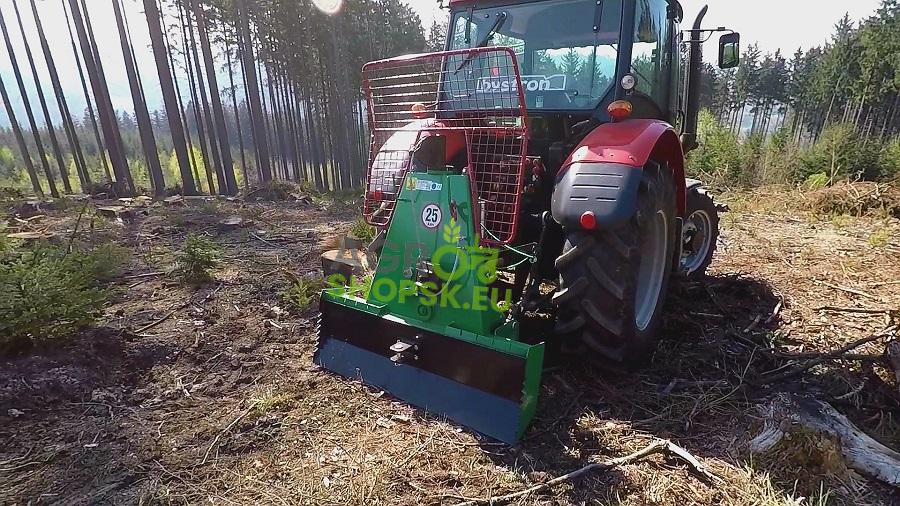

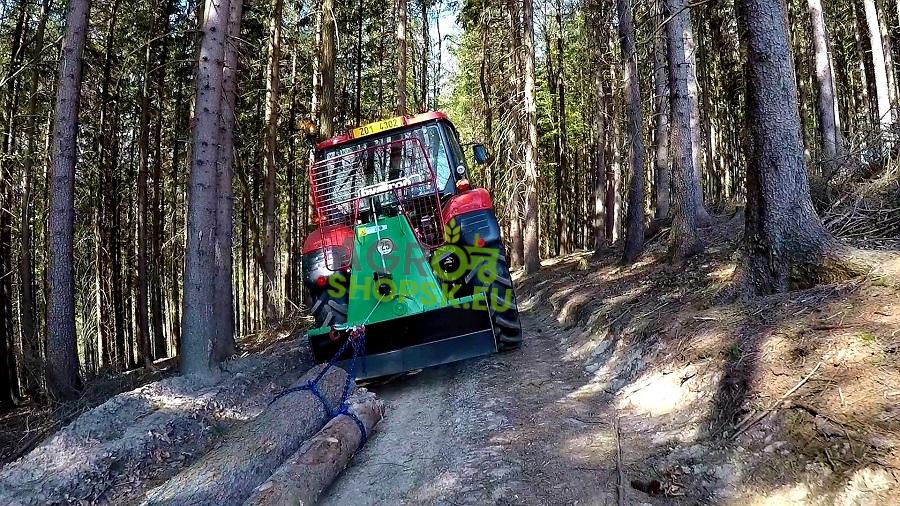

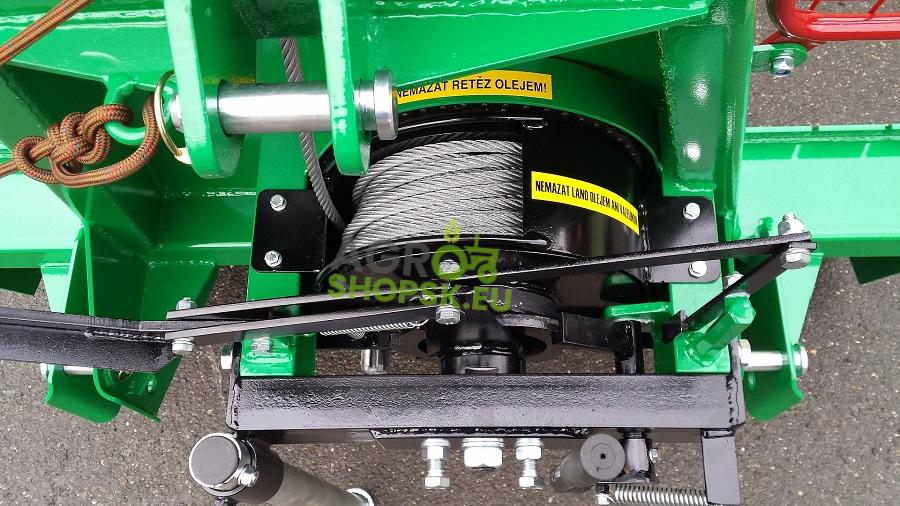

Jedná sa o veľmi výkonný stroj s manuálnym ovládaním určený na sťahovanie a približovanie dreva. Pomocou lanového navijaka môžeme ľahko a rýchlo zefektívniť a viac sprofesionálniť prácu v lese. Stroj je riešený, ako prídavné zariadenie za traktor. Zapojenie do trojbodového závesu traktora podľa určenia zákazníka. Navíjanie lana je ovládané mechanicky/ručne. Lano je navíjané priamo na bubon stroja. Ako brzda nám funguje rohatka – západka. Lano je vedené vrchnou otočnou kladkou a spodnou otočnou kladkou. Vrchná kladka je uložená na ložisku, zatiaľ čo spodná kladka je letmo uchytená na čape a lano znie ide vyháknuť. Celková konštrukcia je zvarená a vystužená z hrubostenných materiálov, čo vytvára celok odolný voči ohybu, prasknutiu a iným poškodeniam.

	Hĺbka:	0,7 m
	Šírka:	1,5 m
	Výška vr. siete:	2,2 m
	Hmotnosť:	300 kg
	Ťažná sila:	ťažná sila 4 t
	Brzda (rohatka-západka):	100% účinnosť
	Priemerná rýchlosť navijenia:	0,9m/s
	Štandardné lano:	Ø11,2mm/45m SEAL, 70,7kN
	Alternatíva lana v cene:	Ø10mm/60m - SEAL, 58,4kN
	Alternatíva lana (nie je v cene):	Ø10mm/60m - valcované, 103kN
	Výkon traktora od:	25HP
	Otáčky kardanu:	540 ot./min
	Záves kategórie:	II - podľa určenia zákazníka
	Spodná otočná kladka:	Áno
	Záves na pripojenie vlečky:	Áno

Príslušenstvo:

KARDAN 70cm - Pevnostný kardan, prenosová sila 44KW/850Nm, dĺžka v stiahnutom stave 70cm.

Lano Ø10mm, dĺžka 60m, SEAL s textilnou dušou, pevnosť 58,4kN

Náhradné lano Ø11,2, dĺžka 45m, SEAL textilná duša, pevnosť 70,7kN

 Náhradné lano Ø10 mm, dĺžka 60 m, valcované, pevnosť 103 kN. Warrington Seal K6x26WS - šesťpramenné lano z tvarovanej ocele IWRC je navinuté paralelne. Drôty vo vonkajšej vrstve majú väčší priemer, a preto sú odolnejšie voči oderu. Duša je z ocele. Špecifikácie. Konštrukcia K6x26 WS - IWRC. Konštrukcia 6x[1+5+(5+5)+10]

C - hák vhodný na sťahovanie a približovanie dreva a vyslobodzovanie kmeňov. Hák na sťahovanie dreva HSD 9-8 pre reťaze triedy 8 a priemeru 7, 8 a 9 mm. Hák je ponúkaný v dvoch prevedeniach - HSD 9-4 alebo HSD 9-8. Rozmery oboch hákov sú totožné. Rozdiel je iba v materiáli a pevnosti. Typ HSD9-4 max. ťažná sila 25 kN. Typ HSD 9-8 max. ťažná sila 50kN.

Lesnícka reťaz , ktorá má prierez článku do tvaru D je vhodná na použitie v lesnom hospodárstve. Vonkajšie hrany sú ostrejšie v porovnaní s klasickou okrúhlou reťazou a zaisťujú lepšie zarezanie do kmeňa, dokonca aj na hladkom alebo zmrznutom povrchu. Dobre drží vo vytvorenej slučke, nestane sa, že by reťaz vypadla. Reťaz je vhodná na ťažbu dreva, najmä na zväzovanie, sťahovanie a približovanie kmeňov.

Reťazový úväzok G8/8mm (2m, 2.5m, 3m )

Reťazové laná sú veľmi obľúbené pri ťažbe dreva.  Uväzovanie je vhodné na použitie pri ťažbe dreva, najmä na viazanie, ťahanie a približovanie klátov. Vysokopevnostná reťaz použitá v tomto upevnení má štvorcový tvar, prierez článku je v tvare písmena D.  Na konci popruhu sa nachádza lesný háčik ("C"), ktorý slúži na prevlečenie retiazky a vytvorenie jednoduchej slučky. Retiazka vnútri háčika veľmi dobre drží a náhodne nevypadáva. Reťaz 8 mm.
